Мы, компания «РефЭкспресс», специально для Вас подготовили этот материал по аварийным кодам ошибок рефрижераторных контейнеров Thermo King.

Основным принципом системы аварийных предупреждений в рефконтейнере является сбалансированная защита холодильной установки и замороженного груза. Действие, предпринимаемое в случае обнаружения ошибки всегда предполагает сохранение груза. Для подтверждения наличия ошибки выполняются повторные проверки.

Некоторые аварийные сигналы, предполагающие отключение компрессора, имеют временные задержки до и после отключения, чтобы попытаться не отключать компрессор. Примером такой ситуации является низкое напряжение питания. Когда напряжение падает более чем на 20%, на дисплее появляется соответствующее сообщение, но установка продолжит работать.

Перечень аварийных кодов для контроллеров Thermo King MP-2000 и MP-3000:

Слишком высокое напряжение компрессора

Исходя из наших наблюдений зачастую людей, спрашивающих про аварийные коды ошибок, интересуют также вопросы связанные с выбором, обслуживанием и ремонтом рефрижераторных контейнеров.

TK alarm 63. Термо Кинг, аварийный сигнал 63.

Мы давно работаем с рефконтейнерами и подготовили материалы основанные на вопросах наших клиентов, которые нам чаще всего задают. Материалы включают в себя:

как правильно выбирать рефконтейнер ?
нюансы проведения предрейсовой проверки (PTI) контейнера
преимущества и недостатки, сравнительные характеристики различных моделей рефконтейнеров
что нужно знать при подборе запчастей для рефконтейнеров ?

Для получения материалов оставьте свой e-mail адрес:

С уважением,
Дмитрий Лебедев
Генеральный директор «РефЭкспресс»

Источник: refexpress.ru

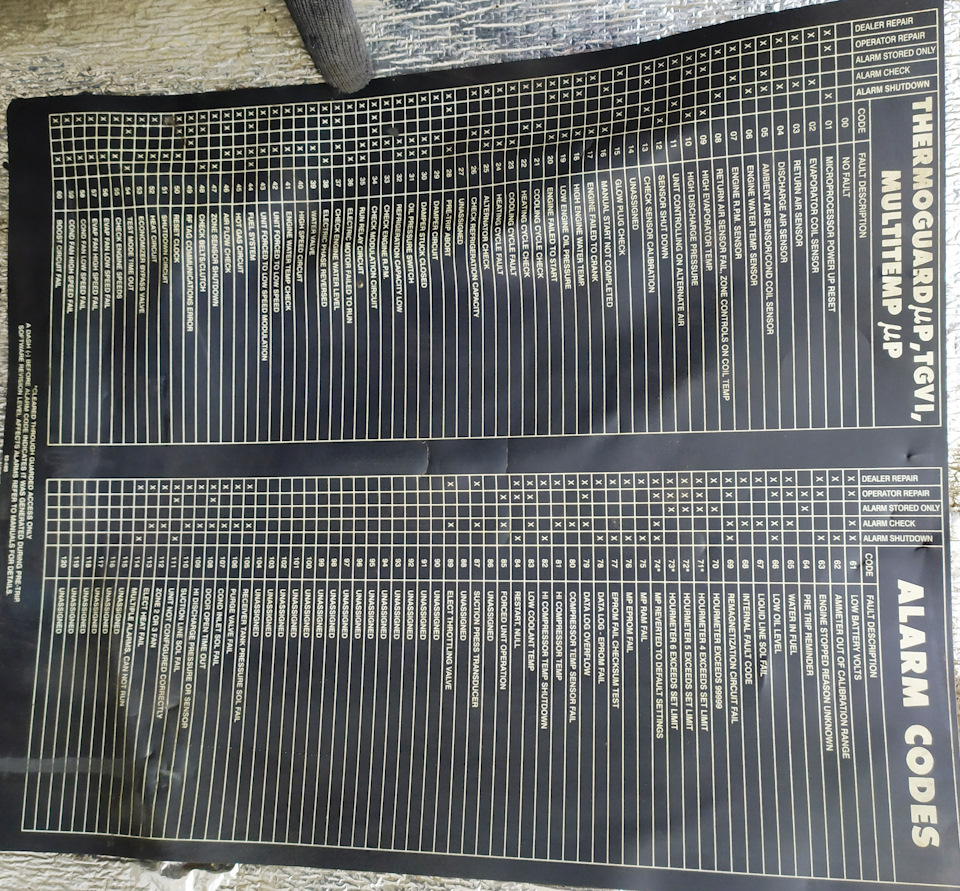

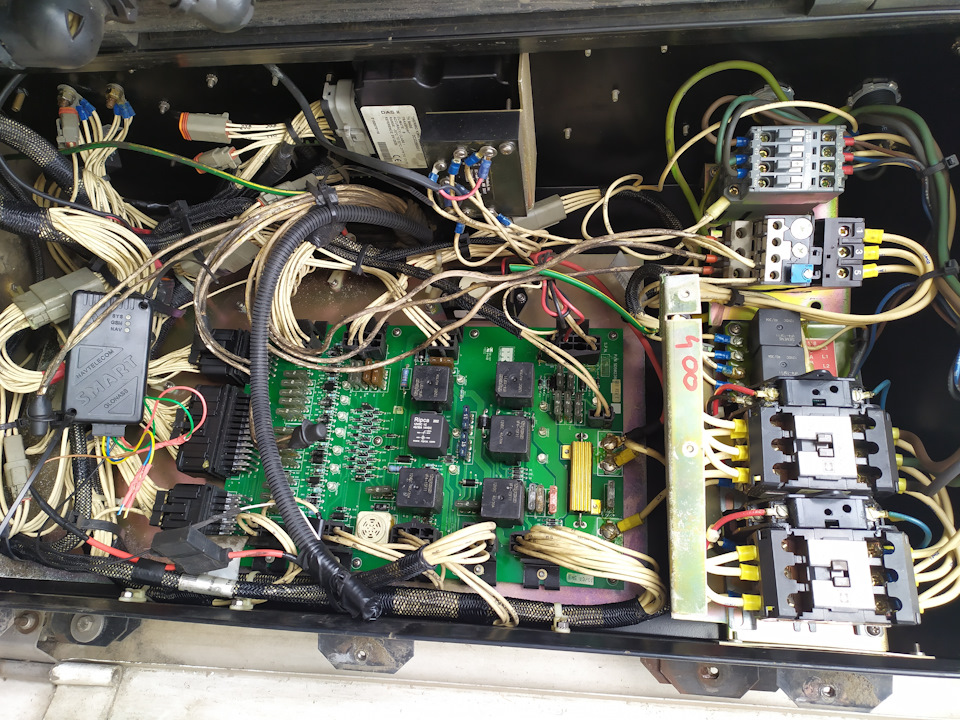

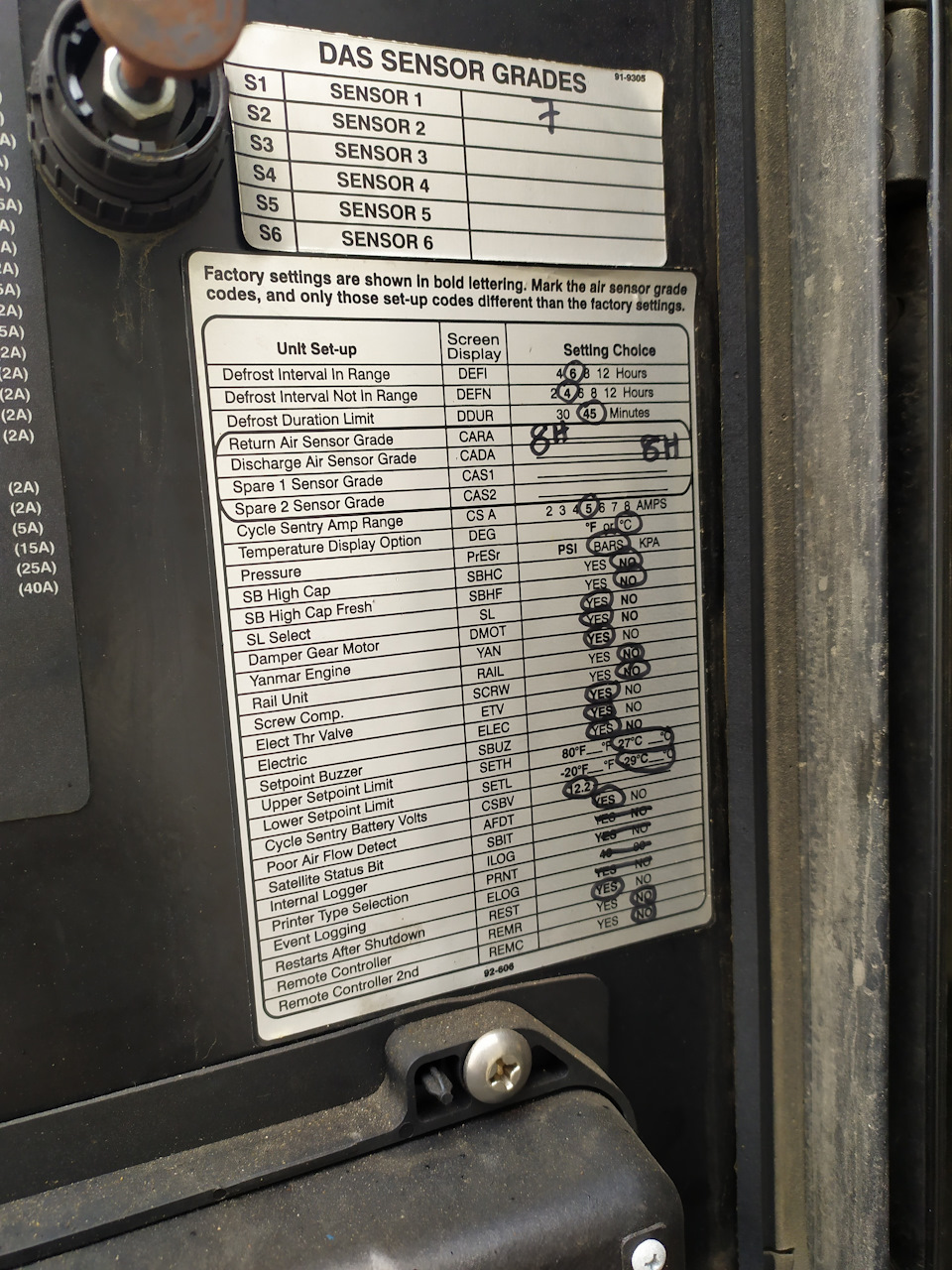

Полезная информация. Рефрежераторная установка Термокинг Thermo King. Коды ошибок. Схема предохранителей.

Всем добра. выкладываю информацию, может кому пригодится.

Полный размер

21 сентября 2019

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Источник: www.drive2.ru

Ошибка 63. ThermoKing. ТатРеф.

Руководство пользователя Thermo King SL

Немедленно промойте глаза большим количеством воды и немедленно обратитесь за медицинской помощью.

Промойте пораженный участок большим количеством теплой воды. Не прикладывайте тепло. Оберните обожженное место сухой стерильной ватно-марлевой повязкой для защиты от инфекции и повреждения и обратитесь за медицинской помощью.

Выведите пострадавшего на свежий воздух и восстановите его дыхание, если требуется. Оставайтесь с ним до прибытия скорой медицинской помощи.

РЕФРИЖЕРАТОРНОЕ МАСЛО ГЛАЗА

Немедленно тщательно промойте глаза большим количеством воды в течение, по меньшей мере, 15 минут, держа глаза открытыми. Быстро обратитесь за медицинской помощью.

Снимите загрязненную одежду. Тщательно вымойтесь водой с мылом. Если раздражение сохраняется, обратитесь за медицинской помощью.

Не пытайтесь вызвать рвоту. Немедленно свяжитесь с местным токсикологическим центром или с врачом.

ИНФОРМАЦИЯ О ХЛАДАГЕНТАХ

Работая с хладагентами и в местах, где они используются, соблюдайте осторожность. Будучи случайно выпущеными в атмосферу в жидком состоянии, фторуглеродные хладагенты быстро испаряются, замораживая всё, с чем они соприкасаются.

Хладагенты могут выделять токсичные газы, которые в присутствии открытого пламени или электрических разрядов оказывают тяжелое раздражающее действие на дыхательные пути, способное причинить смерть Хладагенты вытесняют воздух и могут вызвать недостаток кислорода, что в свою очередь может привести к смерти от удушья. Постоянно соблюдайте меры предосторожности, работая с хладагентами или вблизи от них, а также с системами кондиционирования воздуха, содержащими хладагенты, особенно в закрытых помещениях.

Корпорация Thermo King осознает необходимость охраны окружающей среды и ограничения возможных нарушений озонового слоя, которые могут произойти в результате утечки хладагента в атмосферу. Мы строго придерживаемся линии поведения, способствующей утилизации и ограничению выбросов хладагента в атмосферу.

Корпорация Thermo King рекомендует, чтобы все виды технического обслуживания производились дилером Thermo King. Однако, существует несколько общих правил техники безопасности, которые Вам следует знать:

При работе с холодильной установкой или

Код ошибки 0x0000001a 0x0000000000041287

с аккумуляторной батарей или вблизи от них всегда носите защитные очки. Хладагент и электролит аккумуляторной батареи при попадании в глаза могут вызвать их тяжелое поражение.

Не допускайте работы установки при закрытом вентиле напорного трубопровода компрессора.
Не приближайте руки и свободно свисающие части одежды к вентиляторам и трансмиссионным ремням при работающей установке и при открытии и закрытии рабочих клапанов компрессора.
Соблюдайте предельную осторожность, если Вам потребуется сверлить отверстия в Вашей установке. Это может ослабить компоненты конструкции. Попадание сверла в электрический провод или в трубопровод хладагента может вызвать пожар.

5. Все работы по техническому обслуживанию змеевиков испарителей и конденсаторов должны выполняться дипломированными специалистами Thermo King. Если Вам всё же придется работать вблизи змеевиков, соблюдайте крайнюю осторожность, поскольку открытые пластины змеевиков могут причинить болезненные травмы.

ОПЕРАЦИЯ АВТОМАТИЧЕСКОГО ПУСКА И ОСТАНОВА

Эта установка может запуститься в любое время без предупреждения.

Если Ваша установка оборудована для работы в режиме CYCLE-SENTRY, она может запуститься в любой момент, если она включена и выбран режим CYCLE-SENTRY.

Установки модели 50 могут запускаться автоматически в любой момент, если установка включена, подключена к действующему источнику электропитания, и/или выбрана работа в режиме электрического резервирования. Перед тем, как открывать двери или осматривать какие либо части установки, убедитесь, что установка отключена.

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Установки, в которых предусмотрена работа от электроэнергии или режим электрического резервирования, представляют собой потенциальный источник опасности поражения электрическим током. Всегда отсоединяйте высоковольтный силовой кабель, перед тем, как приступать к работе на установке.

SL-400e с контроллером SR-2

При электросварке применяются сильные токи, которые могут повредить электрические и электронные компоненты. Чтобы свести эту опасность к минимуму, необходимо перед производством сварочных работ на автомобиле отсоединить от автомобиля микропроцессорный контроллер и аккумуляторную батарею. Установите выключатель контроллера в положение ОТКЛ.

Отсоедините кабель от отрицательного полюса аккумуляторной батареи. Отсоедините все разъемы с задней стороны контроллера. Закройте блок управления. Присоедините заземляющий сварочный кабель как можно ближе к месту сварки. По окончании сварки отсоедините заземляющий сварочный кабель.

Подключите на место все кабели с задней стороны микропроцессорного контроллера. Присоедините на место кабель отрицательного полюса аккумуляторной батареи. Установите выключатель контроллера в положение ВКЛ. Восстановите все прежние сигналы и коды. Запустите установку на полный предварительный прогон.

Подробные инструкции содержатся в сервисной методике Thermo King A26A.

ОПИСАНИЕ УСТАНОВКИ ОБЩИЕ СВЕДЕНИЯ

Установка Thermo King SL представляет собой моноблочную автономную дизельную установку для нагрева и охлаждения, работающую под управлением программируемого микропроцессорного контроллера. Установки размещаются в передней части трейлера, так чтобы испаритель выступал из отверстия в передней стенке. Имеется несколько моделей:

SL-100e, SL-200e и SL-400e модель 30: нагрев и охлаждение при работе от дизельного двигателя.
SL-100e, SL-200e и SL-400e модель 50: нагрев и охлаждение при работе от дизельного двигателя или от электродвигателя.
Spectrum SL 30: охлаждение и нагрев секционированного грузового отделения трейлера при работе от дизельного двигателя.
Spectrum SL 50: охлаждение и нагрев секционированного грузового отделения трейлера при работе от дизельного двигателя или от электродвигателя.

Привод осуществляется от 4-цилиндрового дизельного двигателя с водяным охлаждением и прямым впрыском топлива. Двигатель непосредственно соединен с компрессором. Посредством ременной передачи энергия передается на вентиляторы, генератор переменного тока и водяной насос установки. При работе от дизельного двигателя установка может работать в одном из следующих режимов в зависимости от температуры воздуха в трейлере, измеряемой микропроцессорным контроллером.

Режим непрерывной работы

Охлаждение с большой скоростью
Охлаждение с малой скоростью
Модулированное охлаждение с малой скоростью (если установка оснащена модуляцией)
Модулированный нагрев с малой скоростью (если установка оснащена модуляцией)
Нагрев с малой скоростью
Нагрев с большой скоростью
Размораживание

Произошла одна или несколько ошибок базовое соединение закрыто

Режим CYCLE-SENTRY (опция)

Охлаждение с большой скоростью
Охлаждение с малой скоростью
Нуль (двигатель выключен)
Нагрев с малой скоростью
Нагрев с большой скоростью
Размораживание

Как правило, установка работает с малой скоростью, периодически переключаясь с охлаждения на нагрев и обратно по мере надобности.

В очень жаркие дни при низком заданном значении температуры установка может переключаться между охлаждением с большой скоростью и охлаждением с малой скоростью, не переходя в цикл нагрева. Аналогичным образом, в очень холодные дни переключение может происходить между нагревом с большой скоростью и нагревом с малой скоростью. Установка может переключаться на охлаждение на короткое время.

Электрический двигатель в установках модели 50 представляет собой асинхронный двигатель мощностью 11,7 л.с. при 1450 об/мин, работающий от трехфазной сети 220/380 В, 50 Гц. Электродвигатель вращает компрессор с помощью ременной передачи и муфты. При электрическом резервировании установка модели 50 работает в одном из следующих режимов для поддержания заданной температуры в трейлере:

Охлаждение
Двигатель выключен
Нагрев
Размораживание

КОМПРЕССОРЫ THERMO KING

Установки SL-400e и Spectrum SL оснащены 4-цилиндровым компрессором Thermo King X430 с рабочим объемом 492 см 3 . Установки SL-100e и SL-200e оснащены 4-цилиндровым компрессором X426 с рабочим объемом 423 см 3 .

КОНТРОЛЛЕРЫ THERMO KING

В Вашей установке SL для управления функциями охлаждения, нагрева и размораживания используется одна из следующих систем управления. Работа и особенности каждой из этих систем рассматриваются в отдельных разделах этого руководства. Пожалуйста, обратитесь к разделу, соответствующему типу контроллера Вашей установки Thermo King, в котором приводится описание контроллера и работа установки.

Микропроцессорный контроллер Thermoguard управляет всеми функциями установки с использованием самых последних достижений цифровой электроники. Он содержит в едином модульном блоке терморегулятор, термометр, дисплеи, отображающие режимы и оперативные параметры, функции аварийной и предупредительной сигнализации и управление автоматическим размораживанием.

типы контроллеров: ^P-IV

Секционированное грузовое отделение

Примечание. Прежняя версия контроллера цР-IV для секционированного грузового отделения имеет сверху надпись «MULTI-TEMP цР-IV» вместо «SMART REEFER». Прежняя версия контроллера цР-VI имеет сверху надпись «THERMOGUARD цР-VI» вместо «SMART REEFER».

ОРГАНЫ УПРАВЛЕНИЯ ПУСКОМ И ОСТАНОВОМ CYCLE-SENTRY

Система CYCLE-SENTRY автоматически запускает установку, когда требуется нагрев или охлаждение, и отключает ее, когда температура в грузовом блоке достигает заданного в контроллере значения.

Система CYCLE-SENTRY поддерживает также температуру двигателя путем повторного запуска установки, когда температура в блоке двигателя опускается ниже -1°C. Работа установки продолжается до тех пор, пока не будет достигнута уставка контроллера и температура блока двигателя не повысится до 32°C. Система CYCLE-SENTRY рассчитана на применение только при транспортировке таких продуктов, которые не требуют строгого поддержания температуры или непрерывной вентиляции, например, при транспортировке продуктов глубокой заморозки или не скоропортящихся не замороженных продуктов. Система CYCLE-SENTRY с ее пусками и остановами непригодна для скоропортящихся или чувствительных к температуре продуктов, требующих регулирования температуры или вентиляции. Поэтому Thermo King НЕ рекомендует применять контроллер CYCLE-SENTRY для таких продуктов.

Перед тем, как открывать двери или осматривать какие либо части установки, переведите выключатель установки в отключенное положение. Когда переключатель «Непрерывная работа/Цикл» установлен в положение «ЦИКЛ», а выключатель установки — в положение ‘ВКЛ», установка может запуститься в любой момент без предупреждения.

Когда установка работает в режиме охлаждения трейлера, на змеевиках испарителя постепенно нарастает иней. Периодически этот иней нужно оттаивать, чтобы воспрепятствовать ухудшению охлаждения и обдува. Размораживание производится путем пропускания горячего газообразного хладагента через змеевики испарителя для оттаивания инея (или льда). Растаявший иней сливается из установки на землю по дренажным трубкам. Во время размораживания заслонка размораживания закрывается, чтобы воспрепятствовать проникновению теплого наружного воздуха в грузовой отсек.

Asrock z77 extreme4 код ошибки 55

Системы, оборудованные модуляцией, могут обеспечить точное регулирование температуры свежих продуктов. Это позволяет уменьшить обезвоживание продуктов, увеличить их срок хранения и защитить свежие продукты от повреждения морозом.

Когда температура рециркулирующего воздуха падает ниже заданной уставки, клапан модуляции закрывается, дросселируя всасывание газа, возвращаемого в компрессор, и снижая холодопроизводительность установки. Если требуется дальнейшее снижение холодопроизводительности, откроется электромагнитный клапан впрыскивания горячего газа, осуществляя впрыск горячего газа непосредственно в змеевик испарителя.

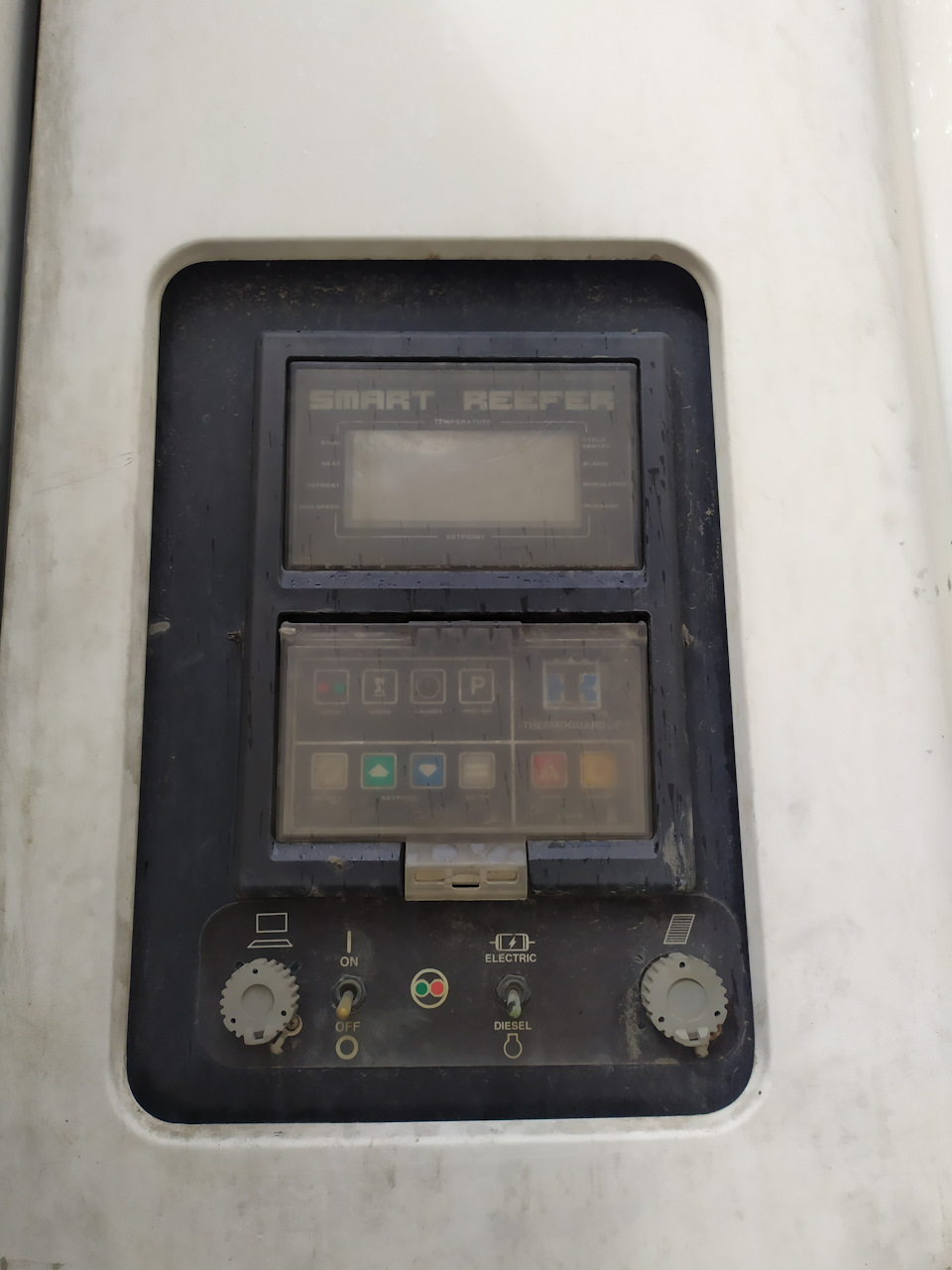

Микропроцессорный контроллер Thermoguard: на передней стороне контроллера Thermoguard |P-IV находится панель управления с экраном дисплея и кнопками управления.

Экран дисплея: верхнюю часть панели управления занимает жидкокристаллический экран дисплея. На этом экране с помощью символов, цифр и букв отображаются режимы работы, состояния и температуры.

Кнопки управления: в нижней части панели управления расположены несколько групп сенсорных кнопок управления. Ознакомьтесь с экраном дисплея и каждой кнопкой управления, прежде чем приступать к работе на установке.

Источник: www.navi-trans.ru

Тема: Термокинг UTS. Код ошибки 35.

Термокинг UTS. Код ошибки 35.

Код ошибки в названии темы.
В установку уже залезли шаловливыми руками. Реле вентиляторов испарителя разбирали и собрали так, что контакты были постоянно замкнутыми, но и на этом не остановились. Умудрились поставить тому реле второе, параллельно. Некоторые датчики обошли, замкнув их. Умудрились загнать в установку 10 кило фреона, на что она даже успела ругнуться )))) благо по высокому датчик еще живой.
Но это все предыстория, машина только что куплена и что с ней вытворяли ранее не известно. Во время покупки ее заправили фреоном, показали, что она работает и. и вот она уже в работе.
Код ошибки указывает на, дословно «Неисправность электрической цепи главного реле работы. Проверьте предохранитель на плате реле.»
Вопрос, что подразумевается под этим главным реле?
Если соленоид, на топливном насосе, который имеет две обмотки, то он целый. Снят, проверен по току. Втягивающая обмотка жрет 10 ампер, удерживающая 2,5 ампера.
Соленоид, который должен увеличивать обороты ДВС после прогрева, представлял печальное зрелище. Подвижный сердечник был намертво заклинившим. Его пришлось вынимать специальным приспособлением, аля обратный молоток, зажав корпус в тиски. После извлечения была убрана некая субстанция типа ржавчины, после чего сердечник стал свободно входить. Сама обмотка живая и потребляет 2,6 ампера при 12 В.
Схема на эту установку у меня отсутствует, поэтому работаю в слепую. На данный момент выявлено, что во время включения установки, на соленоид, который стоит на ТНВД, подается напряжение 12 В, но только на втягивающую обмотку. На удерживающую напряжение не поступает.
Вопрос нашим Гуру.
1. Код неисправности и то, что на вторую обмотку не подается напряжение, это она и есть, та самая неисправность или в этой установке есть еще некое главное реле работы?
2. На предохранителе, про которое сказано в инструкции по кодам ошибок, нет напряжения. Перед ним стоит небольшое реле. Это реле управляется каким напряжением? 5 В с контроллера или 12 В?
3. Ну и схемку бы не мешало )))
Зы. С паяльником дружу, резистор от сопротивления отличаю.

02.09.2015, 18:49 #2

Местный Регистрация 12.04.2013 Сообщений 155

Схемы нет, но на память питание должно приходить к соленоиду сразу на обе обмотки. Только втягивающая запитана через дополнительное реле, катушка которого запитана через конденсатор. Поэтому как только кандер зарядится реле отключится и питание останется только на удерживающей.
