Прамотроник — автономные отопители и подогреватели
Добрый день. Подскажите пожалуйста у меня автономка Прамотроник 4Д-24 загорается две красные лампочки и постоянно пищит но греет все нормально в это время. я ее выключаю кнопкой включается продув а потом она выключается но все равно горит две лампочки и пищит приходится приходится вытаскивать предохранитель после чего она прекращает пищать. потом вставляю предохранитель и все нормально работает. а потом опять может повторится такая же история в течения дня
27.01.2018 04:14 Автонаходка, Олег Рахманин
Здравствуйте, к сожалению мы не занимаемся ремонтом и диагностикой отопителей, рекомендую обратится в сервис центр.
29.12.2016 16:00 Алексей
Здравствуйте подскажите пожалуйста пжл 15 нет искры что делать?
29.12.2016 16:17 Автонаходка, Олег Рахманин
Здравствуйте, нужно смотреть почему ее нет, если самостоятельно определитель неисправность не получится рекомендую обратится в сервис.
16.11.2016 21:19 Вячеслав
Обзор. Предпусковой жидкостный подогреватель Прамотроник 16ЖД24. Разбираем жидкостный подогреватель.
Добрый день.хотелось бы узнать почему на одном блоке есть коды ошибок.а на другом нет.блоки разные конструктивно.
17.11.2016 10:17 Автонаходка, Олег Рахманин
Здравствуйте, не знаю, т.к. понятия не имею о каких блоках идет речь, если блоки одинаковые, то скорее всего разница в годах выпуска, раньше писали теперь нет или наоборот.
28.10.2016 19:19 Руслан
Здравствуйте, исправляйте очепятки на этой страничке, верстальщик видимо торопился очень ))
28.10.2016 19:25 Автонаходка, Олег Рахманин
04.11.2015 00:29 евгений журавлев
Здравствуйте,пжд 158106 15, не запускается, сразу выдает 12 звуковых сигналов, что это за ошибка ?
04.11.2015 10:28 Автонаходка, Олег Рахманин
Здравствуйте, вот ссылка на расшифровку кодов неисправностей подогревателя.
31.10.2015 15:29 михаил
Здравствуйте,на 158106 15 ошибка-неисправность электронасоса,насос-рабочий(подключал другой),во время пуска отключается через 1 секунду.Подскажите
31.10.2015 23:21 Автонаходка, Олег Рахманин
Здравствуйте, возможен блок управления, с Ваших слов трудно определить неисправность, попробуйте в сервис обратится.
22.10.2015 13:27 Пыжов Андрей
Добрый день подскажите на 15 8106 15 Пять вспышек и две звуковые вспышки что не исправно
22.10.2015 13:59 Автонаходка, Олег Рахманин
Здравствуйте, вот ссылка на расшифровку кодов неисправностей подогревателя.
20.10.2015 21:08 Охота
Отопитель вообще мертвый питание идет и на пульт и на самом фен. Что может быть ни чего ни светится ошибки не выдает.
21.10.2015 10:59 Автонаходка, Олег Рахманин
Здравствуйте, с Ваших слов тяжело определить причину, поэтому рекомендуем обратится в сервис. Причин может быть много.
25.09.2015 15:52 михаил
Здравствуйте пжд 15.8106 15 ошибка 09 Неисправность электродвигателя
горелки,двигатель напрямую работает.что может быть?
28.09.2015 11:07 Автонаходка, Олег Рахманин
ПЖД 15. ошибки Пжд 15. Ошибка 12 пжд 15.
Здравствуйте, тут лучше на практике диагностировать, так сказать методом замены на исправные узлы, Возможно неисправен блок управления и он не видит моторчик, Возможно обмотка в моторчике подгорела, и блок видит эту неисправность и выдает ошибку, или контакты.
24.08.2015 01:36 микушев олег
здравствуйте пжд 15.8106 15 ошибка 11 отсутствует связь с блоком управления .что в первую очередь может быть ,проводка или сам блок управления вышел из строя?
24.08.2015 10:17 Автонаходка, Олег Рахманин
Здравствуйте, нужно смотреть и то и другое, в сервисе поступили проще, заменили бы блок управления на исправный и стали бы диагностировать, если ошибка бы пропала, то значит это блок, если нет, то дело в проводке.
13.02.2015 22:06 опанасенко александр николаевич
здравствуйте подскажите пожалуйста. у местоит проматроник 4д24 30.8101.000 рэ. запускается 2 раза примерно по 2-3 минуты потом выбивает код ошибки 2. помогите пожалуйста. перебирал её и числил много раз и топлево менял. что делать?
16.02.2015 09:20 Автонаходка, Олег Рахманин
Здравствуйте, проверить наличие топлива в топливном баке, отсоединить топливопровод от нагревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить. Проверить воздухозаборную и выхлопную трубу на засорение. Если все в норме, то тогда в сервис обращаться.
29.01.2015 00:02 фролов виталий андреич
Здраствуйте. У меня стоит пжд 15.8106 15 запускаеца работает 3 минуты потом отключаеца продуваеца и пикает 9 раз. В ошибках посматрел пишит не исправность электро двигателя. С чево начать ремонт?
29.01.2015 10:23 Автонаходка, Олег Рахманин
Здравствуйте, с осмотра электродвигателя, если причина в нем,то тогда с замены его.
22.11.2014 19:54 Олег Николаевич
Добрый день ошибка 2 нет розжига свеча ток дает форсунку поменял от чего может быть от воздуха предохранителя может быть
22.11.2014 23:49 Автонаходка, Олег Рахманин
Здравствуйте, вот ссылка на инструкции, там есть расшифровки кодов неисправностей.
27.10.2014 23:00 Саша
Подскажите пожалуйста загорается кнопка 2 раза и пищит 2 раза,если по таблицы это означает отсутствие
розжига.Могу ли Я собственноручно исправить эту ошибку.СПАСИБО
28.10.2014 14:12 Автонаходка, Олег Рахманин
Здравствуйте, проверить все то что отвечает за розжиг, том просто мог контакт на свече окислится, или топливо не поступает, вариантов много.
17.02.2014 01:45 оав
Олег! Обнови фаил «Технические характеристики и перименяемость подогревателей», я выслал по почте.
17.02.2014 10:41 Автонаходка, Олег Рахманин
30.01.2014 22:18 Нурисламов Сабитян Габитянович
Здравствуйте
Прамотроник включаю,включается потом отключается,красный горит.4 раза красный мигает,потом звуковое мигание начинается.что делать?
30.01.2014 22:34 Автонаходка, Олег Рахманин
Здравствуйте Сабитян Габитянович, вообще то не помешало модель написать подогревателя, мигание означает что какая то ошибка, более подробно Вы можете прочитать в инструкции к отопителю, которая должна быть у Вас.
20.01.2014 21:55 андрей
здравствуйте дайте коды ошибок а то у вас как то с 1 до 10 а меня часто ошибки 12,13,14 что это
20.01.2014 21:58 Автонаходка, Олег Рахманин
Здравствуйте, у нас они по 13-тую.
11.01.2014 19:53 Владимир
Подскажите на сколько можно включать 158106-15 в автономном режиме (на аккумах) на 190АКБ
11.12.2014 13:40 Автонаходка, Андрей Ольховский
На 6-8 часов хватит , можешь и иногда и двигатель включать. Е сть подогреватель АПЖ-30Д-24. Мощность от 7до 30квт .3 свечи ,2 топливных насоса, возможность включиить цыркулицыонный насос отдельно 13.01.2014 11:59 Автонаходка, Олег Рахманин Здравствуйте, подогреатель предназначен для запуска двигателя в мороз, а не для поддержания температуры во время стоянки, а дальше нужно просто высчитать математическим путем, я не электрик и высчитать не смогу, обратитесь за помощью к любому автоэлектрику и он Вам высчитает.
03.12.2013 16:39 Дёшин Александр Алексеевич
Здраствуйте неустойчиво работает отапитель 15.8106 что делать за рание спасибо
03.12.2013 17:30 Автонаходка, Олег Рахманин
Здравствуйте, в сервис обращаться.
01.12.2013 19:57 Сергей
Здравствуйте, 5 раз мигает и 7 раз пищит, Какая связь?
01.12.2013 20:07 Автонаходка, Олег Рахманин
Здравствуйте, это значит что что то сломано, с отопителем идет инструкция и коды расшифровки ошибок, Вам необходимо там прочитать, но лучше в сервис обратится.
10.11.2013 19:59 ИГОРЬ
ПЖД15.8106-15 ОШИБКА 4КОРОТКИХ 7ДЛИННЫХ НЕИСПРАВНОСТЬ НАЧАЛОСЬ ПОСЛЕ ЗАМЕНЫ АКБ ПОДСКАЖИТЕ ПОЖАЛУЙСТА
11.11.2013 11:30 Автонаходка, Олег Рахманин
дравствуйте, вот таблица расшифровки ошибок.
02.11.2013 19:07 Геофизики
У кого была проблема 13 вспышек и как её решили? Ехать в сервис сейчас нету возможности. Находимся далеко от цивилизации! Кругом болота, которые еще не замерзли!
03.11.2013 00:15 Автонаходка, Олег Рахманин
Здравствуйте, 13 ошибка это Неисправность цепи (пробит транзистор) нагревателя топлива
19.10.2013 20:05 александр замятин
Купил маз 5516а8 стоит обогреватель 158106-15,провода обуглены, нужна схема подключения.спасибо.
21.10.2013 12:09 Автонаходка, Андрей Ольховский
Если покупали новый, то обратитесь в сервис центр или вот, там есть схемка, но качество не очень.
15.10.2013 14:26 Сергей
Долго не включал автономку, включил 7 раз проморгала лампочка и насос один раз качнет и все. Раньше были многократные щелчки.
15.10.2013 15:43 Автонаходка, Олег Рахманин
Здравствуйте, вот ссылка на коды неисправности
28.09.2013 12:05 Дмитрий
Добрый день!Есть ли у вас электросхема блока управления Прамотроника,или схема на пульт управления?Очень нужна. Заранее,спасибо.
30.09.2013 10:58 Автонаходка, Олег Рахманин
Здравствуйте, у нас ее нет, попробуйте обратится к производителю или в сервис центр.
04.09.2013 23:22 Иванов Александр Петрович
Подогреватель 15.8106-15 выдает 13 звуковых сигнала, что за причина?. При включении подогревателя на несколько секунд включается продувка и все.
05.09.2013 10:15 Автонаходка, Олег Рахманин
Здравствуйте, это неисправность цепи (пробиттранзистор) нагревателя топлива.
02.09.2013 20:33 Сергей
Подогреватель 15,8106 выдаёт код неисправности ЕЕ 1 и подаёт постоянный прерывистый звуковой сигнал.На пульте не работают никакие кнопки.Подскажите, пожалуйста,в чём неисправность.
03.09.2013 09:54 Автонаходка, Олег Рахманин
Здравствуйте, это Сбой при пуске подогревателя, нужно искать причину сбоя или обратится в сервис.
28.02.2013 22:49 Альберт
Как проверить открывается ли электромагнит на жидкостном подогревателе
01.03.2013 09:59 Автонаходка, Олег Рахманин
Здравствуйте, проверить можно в сервисе.
27.02.2013 23:12 Виталий
Скажите на пульте жидкостного подогривателя мигает два раза сразу две лампочки, что это значит, и есть ли разница когда мигает одна лампочка. До этого никогда такого не было.
28.02.2013 10:25 Автонаходка, Олег Рахманин
Здравствуйте, о мигании лампочек написано в паспорте отопителя, если Вы его прочитаете, то узнаете что это означает. Скорее всего или Вы внимание раньше не обращали или он показывает какую то ошибку. Вот ссылка на то что у нас есть.
18.09.2012 17:22 Старов Валентин Алексеевич 3 сообщений
Сам датчик температуры окружающего воздуха, на схеме он обозначен А5 похож на предохранитель
01.10.2012 13:03 Автонаходка, Олег Рахманин
Здравствуйте, а на датчике какие цифры выбиты.
18.09.2012 16:51 Старов Валентин Алексеевич 3 сообщений
Датчик температуры окружающего воздуха какой он , где его менять, или какой у него номер чтобы купить. Можно без него включать автономку?
18.09.2012 17:18 Автонаходка, Олег Рахманин
Вот я и прошу Вас напишите мне что у Вас сломалось? мне Тяжело Вам так что то предлагать, вот я и пытаюсь уточнить.
18.09.2012 16:39 Старов Валентин Алексеевич 3 сообщений
Отломался датчик температуры в прамотронике4д24 что делать?
18.09.2012 16:48 Автонаходка, Олег Рахманин
Здравствуйте, Вы имеете ввиду датчик температуры окружающей среды 30.8101.500? или какой? если он сломался то его нужно менять.
Источник: www.autonahodka.ru
Коды ошибок дизельного предпускового подогревателя 14ТС-10 и методы их решения
Не горят лампы HL1 и HL2 при включении подогревателя.
Причины
- Плохой контакт в электрических соединениях
- Перегорел предохранитель
- Плохой контакт на клеммах АКБ
- Обрыв жгута проводов питания подогревателя
- Перепутана полярность проводов питания подогревателя на АКБ
Конструкция и принцип работы
Отопитель имеет регулятор напряжения и таймер. Возможна постоянная работа в автономном режиме. Розжиг запускается электроникой только в случае соблюдения всех требований и при полной исправности составляющих, поэтому нет оснований переживать по поводу безопасности конструкции.
Главные составляющие Планара:
- блок питания;
- элемент для нагрева;
- насос для перекачки топлива.
Принцип работы автономки заключается в подаче воздуха извне в отделение нагрева. Этот воздух нагревает энергия, которая образуется в результате сгорания топлива. После этого тёплый воздух поступает в салон автомобиля, фургона или автобуса.
Планар состоит из 3 основных элементов
Преимущества использования воздушных обогревателей:
- невысокая стоимость;
- небольшой топливный расход;
- работа задаётся по температурному режиму или по мощности;
- при выключенном двигателе во время длительного простоя машины потребляется очень мало электроэнергии;
- не издаёт сильного шума;
- за счёт бесколлекторного двигателя увеличен ресурс работы;
- диагностика конструкции проходит в автоматическом режиме.
В этом видео вы узнаете, как устроен отопитель:
Прамотроник 12ЖД24, 16ЖД24, 24.8106
Расшифровка ошибок
1 — Напряжение на АКБ не в норме
Количество миганий: 1
Рекомендации по ремонту
- Проверить напряжение на разъеме. Напряжение должно быть от 20÷30 В.
- При напряжении менее 20 В, зарядить АКБ или заменить, если более 30 В, проверить регулятор напряжения
2 — Использованы две попытки запуска
Количество миганий: 2
Рекомендации по ремонту
- Проверить наличие топлива в топливном баке, отсоединить топливопровод от подогревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить
- Проверить воздухозаборный фильтр на засорение
- Проверить выхлопную трубу на засорение
3 — Прерывание пламени в камере сгорания
Количество миганий: 3
Рекомендации по ремонту
- Проверить количество подаваемого топлива
- Проверить воздухозаборный фильтр на засорение
- Проверить выхлопную трубу на засорение
- Если подогреватель запускается и отключается, то проверить индикатор пламени и при необходимости заменить
4 — Неисправность электронасоса
Количество миганий: 4
Рекомендации по ремонту
- Проверить цепь электродвигателя со жгутом на обрыв и короткое замыкание. Сопротивление между выводами должно быть ~1 Ом
5 — Неисправность топливного насоса
Количество миганий: 5
Рекомендации по ремонту
- Проверить жгут топливного насоса на обрыв и короткое замыкание, не отсоединяя его от насоса. Сопротивление между выводами должно быть ~ 20 Ом.
6 — Неисправность цепи датчика температуры окружающей среды
Количество миганий: 6
Рекомендации по ремонту
- Проверить разъем соединяющий пульт и датчик температуры окружающей среды
- Проверить жгут на обрыв
7 — Неисправность цепи электродвигателя нагнетателя
Количество миганий: 7
Рекомендации по ремонту
- Проверить цепь электродвигателя, при необходимости заменить нагнетатель воздуха
8 — Неисправность свечи накаливания
Количество миганий: 8
Рекомендации по ремонту
- Проверить цепь свечи. Сопротивление должно быть ~ 2 Ом
9 — Отсутствие связи с пультом управления
Количество миганий: 9
Рекомендации по ремонту
- Проверить разъем соединяющий пульт управления с блоком управления подогревателя
10 — Неисправность цепи датчика температуры входящей жидкости
Количество миганий: 10
Рекомендации по ремонту
- Проверить разъем соединения датчика с блоком управления
- Проверить жгут на обрыв
11 — Неисправность цепи датчика температуры исходящей жидкости
Количество миганий: 11
Рекомендации по ремонту
- Проверить разъем соединения датчика с блоком управления
- Проверить жгут на обрыв
13 — Перегрев теплообменника
Количество миганий: 13
Рекомендации по ремонту
- Проверить электронасос
- Проверить наличие (уровень) охлаждающей жидкости и отсутствие воздушных пробок в жидкостной системе
Преимущества и недостатки
Прибор может работать автономно, когда двигатель машины отключен
Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.
- За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
- Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
- Планар эффективен при очень низких температурах за бортом – ниже -20 С.
- Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
- Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
- Уровень шума низкий.
- Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
- Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.
Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.
Прамотроник 143.8106
Расшифровка ошибок
1 — Срыв пламени при работе подогревателя
Причины
- Недостаток топлива
- Нарушена герметичность в подающей магистрали топливопровода подогревателя
- Застывание топлива в топливопроводе при смене климата
2 — Подогреватель не запускается
Причины
- Плохой контакт в электрических соединениях
- Отсутствие топлива
- Засорился топливный фильтр
- Нарушена герметичность в подающей магистрали топливопровода подогревателя
- Загустевание топлива в топливопроводе при смене климата
3 — Напряжение питания не соответствует заданным пределам
Причины
7 — Неисправность цепи электромагнитного клапана
Причины
- Неисправность цепи электромагнитного клапана
- Перегрев теплообменника, сработал термопредохранитель подогревателя
9 — Подогреватель не запускается
Причины
- Обрыв в цепи электронасоса
10 — Напряжение питания не соответствует заданным пределам
Причины
- Неисправность регулятора напряжения АТС
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
- Пульт управления ПУ- 27 руководство по эксплуатации643.94 Кб (Добавлен 22.11.2019)
- Инструкция по монтажу отопителей модельного ряда PLANAR6.94 Мб (Добавлен 26.12.2018)
- Пульт управления ПУ-5 сб 3520 (новинка) руководство по эксплуатации623.59 Кб (Добавлен 18.04.2018)
- Модемы РЭ (подключение и эксплуатация)870.58 Кб (Добавлен 10.12.2018)
- Отопители Планар (с маркировкой «S») руководство по эксплуатации581.15 Кб (Добавлен 11.10.2017)
- Устройства управления Планар (с маркировкой S)613.21 Кб (Добавлен 19.10.2017)
- Планар 2D-12/24 руководство по эксплуатации2.31 Мб (Добавлен 23.10.2014)
- Планар-4Д руководство по эксплуатации884.91 Кб (Добавлен 27.04.2016)
- Планар-4ДМ руководство по эксплуатации 1.85 Мб (Добавлен 27.04.2016)
- Планар-4ДМ2 руководство по эксплуатации1.92 Мб (Добавлен 27.04.2016)
- Планар 4DM2 руководство по эксплуатации2.78 Мб (Добавлен 27.04.2016)
- Планар-44Д-12/24 руководство по эксплуатации1.49 Мб (Добавлен 27.04.2016)
- Планар 44D-12/24 руководство по эксплуатации2.76 Мб (Добавлен 18.09.2014)
- Планар 44-GP (RUS-ENG версия) руководство по эксплуатации 2.76 Мб (Добавлен 05.02.2016)
- Планар-8ДМ руководство по эксплуатации1.22 Мб (Добавлен 27.04.2016)
- Планар 8DM-12/24 руководство по эксплуатации2.82 Мб (Добавлен 27.04.2016)
- Планар — 9D — 12/24 руководство по эксплуатации1.33 Мб (Добавлен 18.04.2018)
- Бинар-5-Компакт (изделия выпускаемые до 2013г) руководство по эксплуатации1.31 Мб (Добавлен 03.06.2013)
- Бинар-5-Компакт руководство по эксплуатации2.97 Мб (Добавлен 27.04.2016)
- Бинар-5-Компакт-GP руководство по эксплуатации3.44 Мб (Добавлен 27.04.2016)
- Бинар-5Д-24 вольт Компакт руководство по эксплуатации3.45 Мб (Добавлен 27.04.2016)
- BINAR 5S руководство по эксплуатации369.57 Кб (Добавлен 18.04.2016)
- BINAR 5S инструкция по монтажу1.25 Мб (Добавлен 18.04.2016)
- Пульт ПУ-20 для BINAR 5S руководство по эксплуатации1.05 Мб (Добавлен 16.12.2016)
- Binar-5B-5D-Compact-12-GP (RUS-ENG версия) руководство по эксплуатации3.37 Мб (Добавлен 02.02.2016)
- Жгут топливного насоса BINAR 5S инструкция по монтажу183.06 Кб (Добавлен 18.04.2016)
- Теплостар 14ТС-10(КАМАЗ) руководство по эксплуатации775.31 Кб (Добавлен 19.05.2011)
- 14ТС-10 МИНИ руководство по эксплуатации2.6 Мб (Добавлен 22.03.2018)
- Теплостар 14ТС-10 (с МК) руководство по эксплуатации3.31 Мб (Добавлен 27.04.2016)
- Теплостар 14ТС-10-24/12-С (с МК) руководство по эксплуатации2.1 Мб (Добавлен 27.04.2016)
- Теплостар 14ТС-10 (BAW) руководство по эксплуатации574.75 Кб (Добавлен 21.11.2011)
- Теплостар 14ТС-10 (МАЗ) руководство по эксплуатации500.25 Кб (Добавлен 03.06.2013)
- Теплостар 14ТС-10-M5 24В (МАЗ) руководство по эксплуатации499.75 Кб (Добавлен 03.06.2013)
- Теплостар 14ТС (УРАЛ) руководство по эксплуатации486.09 Кб (Добавлен 03.06.2013)
- Теплостар 11ТС (КАМАЗ) руководство по эксплуатации798.91 Кб (Добавлен 03.06.2013)
- Теплостар 20ТС руководство по эксплуатации1.13 Мб (Добавлен 27.04.2016)
- Теплостар 15 ТSG-24 руководство по эксплуатации871.55 Кб (Добавлен 31.01.2019)
- Теплостар 20ТС-Д 38 руководство по эксплуатации899.79 Кб (Добавлен 27.04.2016)
- Предпусковой подогреватель 30SP-24 руководство по эксплуатации911.78 Кб (Добавлен 16.10.2019)
- АПЖ 30Д-24 руководство по эксплуатации908.62 Кб (Добавлен 23.10.2014)
- Терммикс-15Д руководство по эксплуатации345.79 Кб (Добавлен 15.09.2011)
- Модем GSM Termo v.2 инструкция по эксплуатации590.58 Кб (Добавлен 21.10.2015)
- Модем GSM Termo v.3 руководство по эксплуатации581.76 Кб (Добавлен 21.10.2015)
- Модем CINTERION v6 руководство по эксплуатации851.93 Кб (Добавлен 08.12.2015)
- Пульт управления ПУ-11 (доп. опция) руководство по эксплуатации503.5 Кб (Добавлен 03.04.2012)
- Руководство по эксплуатации модем SIMCOM846.45 Кб (Добавлен 07.11.2017)
- Руководство по эксплуатации Спутник454.48 Кб (Добавлен 15.01.2020)
Инструкция по монтажу отопителей модельного ряда PLANAR:
Уважаемые клиенты и пользователи продукции компании Адверс, уведомляем Вас о том, что в декабре 2021 года вышла новая редакция по монтажу воздушных отопителей модельного ряда «Планар». Ознакомиться и скачать новую инструкцию можно в разделе «Сервис и документация». Во избежании неблагоприятных последствий, компания Адверс убедительно просит соблюдать все требования по монтажу изложенные в руководстве в редакции от декабря 2021 года. Необходимо провести проверку монтажа на соответвие требований вышеназванной инструкции, установленных отопителей, модельного ряда «Планар» до декабря 2021 года.
Технические характеристики
Рассмотрим популярную модель 4ДМ 12 24. Это тоже автономка «Планар». Цена ее составляет 19 400 р. Устройство являет собой дизельный автономный отопитель. Аппарат имеет следующие технические характеристики.
Так, уровень производства тепла составляет в активном режиме работы 3 кВт, а в малом – 1 кВт. Топливо расходуется на активном режиме в количестве 0,36 л/ч. В малом режиме прибор потребляет до 0,12 л/ч. Потребляемая мощность — до 30 Вт. Нагнетаемый воздух – 120 м3/ч.
Питающее электрическое напряжение составляет 12 и 24 В. Все эти характеристики были замерены при номинальных питающих напряжениях и температуре в 20 градусов. Возможна небольшая погрешность при измерениях.
Гарантийными случаями не являются:
- форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
- несоблюдения правил эксплуатации, хранения и транспортировки;
- неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
- отказа работы отопителя по причине загрязнения камеры сгорания;
- нарушения работы электрооборудования автомобиля;
- самостоятельного ремонта изделия или использования неоригинальных запасных частей.
При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).
ДОКУМЕНТАЦИЯ НА ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА
- Адаптер для подогревателей и отопителей инструкция 479.09 Кб (Добавлен 18.01.2016)
- Схема адаптера RS232776.99 Кб (Добавлен 18.02.2011)
- Описание стенда для автоцентров1.59 Мб (Добавлен 18.01.2016)
- Инструкция к УПТ-4285.62 Кб (Добавлен 06.03.2017)
- Инструкция к устройству подкачки507.28 Кб (Добавлен 18.01.2016)
- Инструкция к Устройству диагностики 14ТС-10, 14ТС-20, 14ТС-10МК, 11ТС428.28 Кб (Добавлен 18.01.2016)
- Инструкция к Адаптеру-USB для подогревателей и отопителей916.46 Кб (Добавлен 03.06.2013)
- Инструкция на Пульт-Таймер для 14ТС-10, 11ТС (В данный момент не выпускается)318.93 Кб (Добавлен 18.01.2016)
Источник: grandterm.ru
Прамотроник, часть вторая
По осени накрылся мой Прамотроник медным тазом. Запускался, самотестировался, разгорался и резко отрубался в раскалённом виде. Ни на что не откликался, если сразу передёрнуть предохранитель и включить его, то продувался, не успев расплавиться к чертям. Ошибок при этом никаких не регистрировалось, блинк-коды отсутствовали. Диагностики никакой на эти печки мною найдено так и не оказалось.
На письмо к представителям Прамотроника мне ответили, что поможет мне только замена блока, и никак иначе. Про диагностическое ПО дипломатично отмолчались.

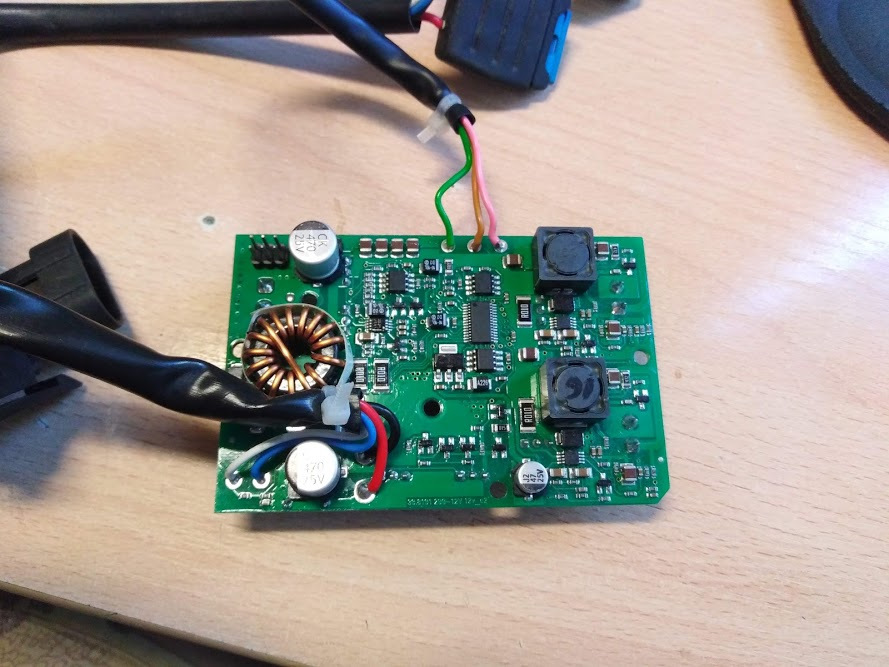

Вскрытие показало, что плата блока управления в принципе ремонтопригодна, не залита компаундом, не сложна и в принципе не повреждена критически, т.е. нет обгораний, оплавлений, затоплений. Как ни осматривал я её, как ни прозванивал, ничего обнаружить не удалось. Ситуация сильно осложнялась отсутствием ошибок, непонятно, какие цепи пристально осматривать и проверять.
Сходил в магазин, там выяснилось, что цена нового блока управления 4100 рублей. При цене б/у Планара от 7-8 тысяч, и при наличии предложений с Али по 10 тысяч, покупка нового блока за 4100 просто дикое решение в данном случае. В таком виде я и забросил этот блок на всё лето на полку.
Что-то стало холодать, и хочешь, не хочешь, а вопрос с печкой решать надо. Достал я блок, ещё раз грозно на него посмотрел. Ничего не видно. И решил я его пропаять, просто пропаять вообще все точки пайки, благо их не так и много. Руководствовался соображением, что вся элементная база исправна, т.к. печка стартует и самотестится.
Глюк вылазит только с ростом температуры, значит, велика вероятность, что на загнутой пропеллером плате что-то отломлено и отходит.
В результате пропайки всех точек печка запускается и работает уже неделю, последний раз включил её и оставил на пару часов. Отработала без глюков, ещё поживёт.
А всё усовершенствование блока, которое заявлено заводом, похоже заключается лишь в том, что с блока управления выкинули радиатор. Ну и правильно, он там всё равно был как собаке пятая нога, к ключам не прижимался, а бегать мешал плату гнул.
Источник: www.drive2.ru
Ошибки Отопителей
Параметры для платежной системы для формирования чеков:
Предмет расчета:
Способ расчета:
Eberspacher
001 01 Напряжение меньше номинального – отопитель работает
002 02 Напряжение выше номинального – отопитель работает
004 03 Короткое замыкание вентилятора (D2I)
005 05 Короткое замыкание провода от сигнализации (D2I)
009 09 Отопитель отключен системой TRS (D2I / D9W)
010 0A Напряжение выше номинального (отопитель остановлен)
011 0B Напряжение меньше номинального (отопитель остановлен)
012 0C Перегрев – топливный насос отключен
013 0D Датчик температуры зафиксировал высокую температуру
014 0E Большая разница значений t. датч. перегрева и датч. регул. t (D3W / D9W)
015 0F Отопитель много раз перегревался – отопитель отключен (D2I / D9W)
017 11 Многоразовый перегрева (t превысила 2-ой порог срабатывания) (D3W)
020 14 Свеча / стержень накаливания неисправен
021 15 Короткое замыкание свечи / стерженя накаливания
022 16 Неисправно реле свечи / стерженя накаливания (D2W)
023 17 Внутренний дефект реле-регулятора R2 свечи / стержня накаливания
024 18 Короткое замыкание реле-регулятора свечи / стержня накаливания
025 19 Короткое замыкание диагностического разъема
029 1D Воздушный вентилятор в позиции 5 не работает R3
030 1E Воздушный вентилятор не работает во всех положениях (R3-D3W)
031 1F Воздушный вентилятор не работает во всех положениях (R3-D3W)
032 20 Воздушный вентилятор не работает во всех положениях (R3-D3W)
033 21 Воздушный вентилятор не работает во всех положениях (R4-D2I / D9W)
034 22 Нет контакта с электромагнитным клапаном системы охлаж. (D2W / D9W)
035 23 Нет контакта с реле средней производительности
036 24 Короткое замыкание реле средней производительности
037 25 Не вращается водяной насос (D2W / D9W)
038 26 Нет контакта с реле вентилятора отопления кабины (D2W / D9W)
039 27 Короткое замыкание реле вентилятора отопления кабины (D2W / D9W)
040 28 Короткое замыкание электромагн. клапана системы охлаж. (D2W / D9W)
042 2A Короткое замыкание водяного насоса (D9W)
043 2B Короткое замыкание кабеля от ЭБУ отопителя к топливному насосу (D9W)
047 2F Короткое замыкание топливного насоса
048 30 Нет контакта с топливным насосом
050 32 Отопитель много раз запускался но не работал (релеR3)
051 33 Пламя возникло сразу после нажатия кнопки запуска отопителя
052 34 Нет запуска (перезапуск продувки)
053 35 Остановка пламени во время запуска
054 36 Остановка пламени в позиции макс. производительности
055 37 Остановка пламени в позиции средней производительности
056 38 Остановка пламени в позиции низкой производительности
057 39 Короткое замыкание датчика пламени (фоторезистора)
058 3A Отопитель выключен, но в камере сгорания пламя (D2W)
059 3B Температура воды растет слишком быстро (D9W)
060 3C Нет контакта с датчиком регулировки температуры
061 3D Короткое замыкание датчика регулировки температуры
062 3E Нет контакта с потенциометром (D2H / D2I)
063 3F Короткое замыкание потенциометра (D2H / D2I)
064 40 Нет контакта с датчиком пламени
065 41 Короткое замыкание датчика пламени
071 47 Нет контакта с датчиком перегрева (D3W / D9W)
072 48 Короткое замыкание датчика перегрева (D3W / D9W)
073 49 Датчик перегрева зафиксировал быстрый рост температуры (D9W)
090 5A Спонтанная ошибка
091 5B Высокий скачок напряжения (высоковольтные провода,CB-радио и т. д. )
092 5C Неисправен ЭБУ отопителя – неисправность ROM
093 5D Неисправен ЭБУ отопителя – неисправность RAM
094 5E Неисправен ЭБУ отопителя – неисправность EEPROM
096 60 Датчик температуры ЭБУ отопителя неисправен (D2I)
097 61 Неисправен ЭБУ отопителя (D2I / D2W / D9W)
255 FF Память очищена но неисправен EEPROM
Webasto
AirTop 2000ST
Thermo Top 90
2 неудачных попытки пуска или не образуется пламя
Источник: avtonomka43.ru
