Ошибки котлов Навьен и их коды

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Навьен (Navien) Пантера версия 17. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Код ошибки 02 — Малый объем воды в отопительной системе либо разорвана цепь датчика протока (модели Navien Ace)

Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром .

Присутствие воздуха в системе. Стравить воздух из системы отопления. Произведите запуск котла в эксплуатацию в проверочном режиме на 1–2 часа, для чего на DIP-switch первый переключатель выставьте в положение «Включено» и выполните перезапуск котла. Открыть все запорные и распределительные краны в системе, которые препятствуют требуемой циркуляции воды.

Ошибки котла Навьен

Циркуляционный насос не может набрать нужные обороты. Проверить показания напряжения питания в электрической сети. Оно должно равняться 220 В. При понижении или повышении напряжения в сети, требуется подсоединять котёл к эл. сети через трансформатор -стабилизатор. Проверить сопротивление обмотки статора эл. двигателя насоса на обрыв или короткое замыкание. Если насос неисправен, нужно заменить его.

Циркуляционный насос имеет нормальный режим работы, недостаточно напора. Проверить крыльчатку насоса на механические дефекты и повреждения. Если насос неисправен, нужно заменить его.

Насос не вращается, хотя подача питания на него в норме. Проверить электрические детали насоса. Проверить насос на заклинивание. Выкрутите с торца корпуса насоса заглушку и шлицевой отвёрткой проверните два-три раза вал ротора двигателя насоса. Если насос неисправен, нужно заменить его.

Подача питания на циркуляционный насос отсутствует. Неисправна плата управления. Сделать перезапуск котла Навьен. Если сбой повторится снова, плата на замену.

Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока.

Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл. В качестве теплоносителя используется антифриз . В котлах Navien использование антифриза запрещено.

Код ошибки 03 — Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар.

Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.

Неисправен трансформатор розжига котла Навьен. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или короткое замыкание. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187–235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм.

Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 04 — Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 05 — Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 06 — Короткое замыкание цепи датчика температуры отопительной воды

В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Код ошибки 07 — Обрыв цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС . Проверить сопротивление полупроводникового датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 08 — Короткое замыкание цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Код ошибки 09 — Сбой в работе вентилятора (только в Navien Ace и Ace Coaxial)

Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора. Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе.

Проверьте значение напряжения питания в электросети. Оно должно быть равно 220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.

Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Неисправен датчик фазового управления. Замените вентилятор в сборе.

Код ошибки 10 — Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial)

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора.

Код ошибки 13 — Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)

Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.

Код ошибки 15 — Сбой в работе или неисправность платы управления

Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления.

На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.

Код ошибки 16 — Перегрев котла

Сработал датчик по перегреву (аварийный термостат ) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву:

• Откл. 98 C;
• Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.

Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.

Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.

При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Код ошибки 18 — Перегрев датчика дымоудаления (Navien Ace атмосферный)

Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навьен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков.

Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.

Код ошибки 27 — Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial)

Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.

Неисправен или некорректно работает датчик Холла. Заменить датчик APS.

Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.

Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Источник: teplofan.ru

19 ошибок котлов Навьен: как найти и устранить

Корейские газовые котлоагрегаты Навьен характеризуются высочайшей степенью надежности. Они работают на протяжении многих лет, не утруждая собственников поломками.

Это подтверждается пользовательскими отзывами и выводами специалистами теплоэнергетиками, которые можно найти в интернете в открытом доступе. Неисправности котлов Навьен встречаются довольно редко.

Данная модификация отопительных агрегатов обладает хорошей программной диагностикой, поэтому для пользователя не составит трудности разобраться в причинах сбоев и понять, что делать по их устранению.

Причины неисправностей котлов Навьен

Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.

До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.

Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:

• утечки в контуре отопления;
• не работает система розжига;
• низкие параметры в газовой сети.

Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени , нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.

Поэтому устранения сбоя начинают с осмотра первичного датчика, который должен быть в чистом виде и без повреждений. После очистки поверхности первичного датчика повторно проводят проверку работы котла.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.

Коды ошибок и как их исправить

Рассмотрим наиболее частые ошибки на видео. За это большое спасибо каналу Ремонт-31.

Ошибка 03

Ошибка 02

Ошибка 10

Автоматизированные комплексы самодиагностики, в сочетании с защитными системами котла, предотвращают самые серьезные поломки практически на первоначальной стадии. Выявляя ту или иную неисправность, программа выключает котел и выводит код на ЖК-дисплей.

Наиболее часто встречающиеся сбои котлов Навьен:

• E01 говорит о перегреве теплоносителя в котлоагрегате. Для атмосферных моделей ATMO — не функционирует электронасос, поскольку в этих модификациях не существует датчика потока греющей среды, поэтому потребуется заменить насос. Предварительно нужно проконтролировать работу отопительной системы на завоздушенность и присутствие загрязненности в фильтре, установленного перед котлоагрегатом.
• E02 свидетельствует об ошибке циркуляции сетевой воды. Ошибка 02 на котле Навьен устраняют путем проверки контура на утечку. Давление в сети устанавливают от 1 до 2 бар, при необходимости сеть нужно подпитать. Проверяют работу запорной арматуры и трехходового клапана, возможно, они перекрыты. Проверяют работу датчика потока. Если после этих процедур неисправность не устранена, необходима замена платы.
• E03 говорит об отсутствие электросигнала по присутствию пламени в топке или обрыве линии первичного датчика. В котле Навьен ошибку 03 проверяют в смотровом окошке на фактическое присутствие факела. Если его нет, проверяют электросопротивление катушек на отсекателе газовой линии. Контролируют присутствие искры на системе электронного розжига и давление газа перед котлоагрегатом. Возможен отрыв факела из-за большого объема воздуха, подаваемого вентилятором.

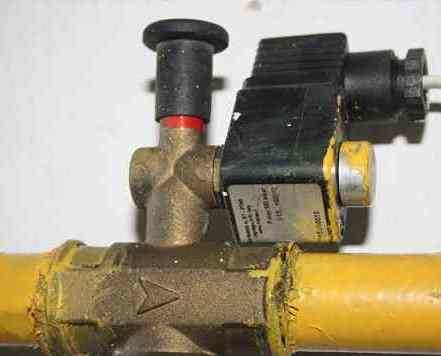

• E04, ложное срабатывание по пламени в горелке. Ошибка 04 на котле Навьен возможна из-за неплотности газового клапана-отсекателя или искра от системы розжига поступает на датчик пламени. Потребуется замена электродного блока. Если после этого неисправность будет не устранена, потребуется замена платы. Предварительно потребуется проверить заземление в котле с предельным показателем по сопротивлению не менее 4 Ом.
• Е05, ошибка 05 — обрыв в линии температурного датчика обратки либо ее температура менее 14 С. Перед проведением ремонта проверяют влажность на соединении датчика.
• Е06, ошибка 06 — КЗ в линии температурного датчика обратки либо температура ее выше 120 С. Проверяют электросопротивление датчика: 20 С — 10.0 кОм, а 50 С — 3.6 кОм. Если значение не соответствует норме, потребуется замена датчика.
• Е07, нарушение в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
• Е08, КЗ в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
• Е09, ошибка 09 — сбой в работе вентилятора. Потребуется проконтролировать поступающее напряжение на плате в зонах включения черного и красного проводников. Если параметры напряжения в норме, но скоростной режим вращения низкий менее 420 об/мин, необходимо заменить электровентилятор, поскольку розжиг выполняться не будет. Если скорость электровентилятора 2100 об/мин. а сбой не устраняется, скорее всего, в линии симистора существует КЗ, необходимо заменить электронную плату.
• Е010, ошибка 10 подтверждает сбой в схеме дымоотвода из-за засорения дымоотводящих каналов. Требуется осмотр и очистка дымохода, и обратить внимание на воздушную решетку для забора воздуха, не забита ли она инородными средствами.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

• Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
• Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
• Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
• Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
• Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
• Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
• Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
• Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
• Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Правила эксплуатации и своевременного технического обслуживания

Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

1. Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
2. Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения. Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
3. Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
4. Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
5. Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

1. Открывают вентили на приборах отопления.
2. Устанавливают нужное значение на отопительном термостате в комнате.
3. Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
4. Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
5. При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
6. Возвращаются в сервисное меню с использованием «Mode».
7. Осуществляют контроль пламени в топочной камере и ростом температур.

В случае, когда пользователь выполнил неправильную настройку мощности котла появляется губительный процесс цикличности, и горелка начинает чрезмерно быстро включаться/выключаться.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

1. Убавляют факел горелочного устройства.
2. Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Источник: kotle.ru

Коды ошибок навьен айс

Уважаемые покупатели! В связи с нестабильным курсом иностранных валют и ситуацией на рынке, уточняйте актуальную стоимость по телефонам на сайте. Цены на сайте могут отличаться от текущих.

Первый фирменный интернет-магазин котлов и запчастей на Урале

Екатеринбург
8 (343) 206-93-63
Челябинск
8 (351) 751-24-31
WhatsApp/Viber/Telegram
8 (953) 828-82-07

ГАЗОВЫЕ КОТЛЫ▼
ЭЛЕКТРОКОТЛЫ
Перезвонить Вам?
Укажите Вашу контактную информацию
Нажимая на любую кнопку, вы даете согласие с Политикой конфиденциальности персональных данных.

Распространенные ошибки котлов Навьен

Здесь мы решили собрать все самые распространенные ошибки, которые появляются в процессе некорректной работы газовых котлов Навьен.

Внимание! Приведенная ниже информация размещена исключительно для ознакомительных целей и не является руководством к действию. Обслуживание котлов Навьен должны производить только квалифицированные специалисты, имеющие разрешение для доступа к газовому оборудованию.

Самостоятельное вмешательство в устройство газового котла может привести к непоправимым последствиям. Поэтому все манипуляции Вы выполняете на свой страх и риск.

Коды ошибок котлов Навьен
Навьен ошибка 01. Перегрев котла

Ошибка свидетельствует о том, что сработал датчик температуры котла по превышению допустимой температуры. Следует проверить систему отопления на предмет грязи или воздуха перед котлом.
Для атмосферных версий с открытой камерой сгорания эта ошибка свидетельствует о выходе из строя циркуляционного насоса, который следует заменить.

Ошибка 01 Навьен. Перегрев котла
Навьен ошибка 02. Циркуляция теплоносителя системы отопления

Ошибка может свидетельствовать о нескольких вариантах поломки. Для диагностики произведите следующие действия:
1. Проверьте систему отопления и котел на предмет утечек и устраните их.
2. Если давление ниже предела 1-2 бар (указано на манометре), то необходимо подпитать систему.
3. Проверить работоспособность циркуляционного насоса и подается ли на него питание.
4. Проверить открыты ли краны системы отопления.
5. Открыть воздухоотводчики системы отопления для удаления излишнего воздуха из системы. Так же проверить работоспособность автоматического воздухоотводчика в котле. Он расположен на насосе.
6. Проверить состояние грязевого фильтра в котле.
7. Если установлен дополнительный циркуляционный насос в системе, то его нужно отключить и посмотреть на работу котла в обычном режиме.
8. Проверить работу датчика протока теплоносителя, замерив сопротивление во время работы насоса.
9. Если ничего не помогло из пунктов 1-8, то вероятно вышла из строя плата управления котла.

Ошибка 02 Навьен. Нет циркуляции теплоносителя СО
Навьен ошибка 03. Обрыв цепи датчика пламени или отсутствие сигнала о наличии пламени

1. Проверьте наличие поступления газа к котлу, плите.
2. Проверить наличие пламени в камере сгорания через смотровое окно.
3. Проверить сопротивление на газовом клапане. На предохранительных катушках (справа) сопротивление примерно 5,5 кОм. На нижней модулирующей катушке слева (с винтом) 40 Ом.
4. Проверка наличия искры на электродах розжига.
5. Вероятен отрыв пламени от горелки. Это возможно если установлены неправильные настройки переключателей на плате управления или при неисправности датчика давления воздуха APS.
6. Проверить состояние желтого шланга от вентилятора к датчику APS.
7. Проверить контакт провода заземления с корпусом котла.
8. Проверить состояние трубки Вентури внутри вентилятора.

Ошибка 03 Навьен. Обрыв цепи датчика пламени или отсутствие сигнала
Навьен ошибка 04. Паразитное пламя

Проходит сигнал о наличии пламени при его отсутствии с контроллера на газовый клапан .
1. Проверьте наличие утечек в газовом клапане и его работоспособность.
2. Искра попадает на датчик пламени, что говорит о необходимости замены блока электродов розжига.

Ошибка 04 Навьен. Блок электродов розжига
Навьен ошибка 05 и 06. Обрыв цепи или короткое замыкание датчика отопительной воды

1. Ошибка 05. Обрыв цепи датчика температуры ОВ. Необходима его замена.
2. Ошибка 06. Короткое замыкание датчика температуры ОВ. Необходима его замена.

Ошибка 05 и 06 Навьен. Датчик температуры ОВ
Навьен ошибка 07. Неисправен датчик температуры горячей воды

1. Проверьте плотность подсоединения коннектора датчика температуры ГВС.
2. Замерьте сопротивление датчика. При 20 градусах должно быть 10,3 кОм, при 50 — 3,5 кОм. Если сопротивление не соответствует, тогда требуется замена датчика.

Навьен ошибка 07. Неисправен датчик температуры ГВС
Навьен ошибка 08. Короткое замыкание датчика температуры ГВС

Ошибка появляется при КЗ цепи датчика температуры горячей воды или при температуре ГВС свыше 120 градусов Цельсия.
Замерьте сопротивление датчика. При 20 градусах должно быть 10,3 кОм, при 50 — 3,5 кОм. Если сопротивление не соответствует, тогда требуется замена датчика.
Если сопротивление в норме, то нужна замена платы управления.

Ошибка 08. Короткое замыкание датчика температуры ГВС
Навьен ошибка 09. Некорректная работа вентилятора

1. Проверьте напряжение, подаваемое на вентилятор в местах присоединения на контроллере красных и черных проводков. Оно должно быть в пределах от 100 до 220 Вольт переменного тока.
2. Убедитесь, что нет короткого замыкания семистора. На это будет указывать индикация на плате количества оборотов около 2000 в минуту при отключенном вентиляторе. Необходима замена вентилятора.
3. Если скорость вращения мала, питание в норме, но вентилятор работает, то следует его заменить.
4. Ошибка может возникать, если во время штатного горения скорость вентилятора будет меньше 400 оборотов в минуту.

Навьен ошибка 09. Некорректная работа вентилятора
Навьен ошибка 10. Некорректная работа системы дымоудаления

1. Проверьте дымоход на деформацию или засорение. Это может привести к увеличению сопротивления воздуха.
2. Проверьте шланги, идущие к датчику APS.
3. Возможно, что превышена длина системы дымоудаления, либо порывы ветра мешают ее работе.

Навьен​ ошибка 10. Некорректная работа системы дымоудаления
Навьен ошибка 12. Отсутствие пламени

1. Проверьте открыта ли подача газа: нормальное ли давление в системе, работает ли газовый счетчик, если «голубое топливо» в баллонах с газом (при автономном отоплении).
2. Проверьте на предмет нагара датчик ионизации и электроды розжига. Горелку на забитые форсунки.
3. Проверьте на исправность газовый клапан.

Навьен ошибка 12. Отсутствие пламени
Навьен ошибка 13. Короткое замыкание датчика протока отопительной воды

1. Прозвоните цепь питания от датчика протока ОВ к контроллеру на обрыв. При необходимости заменить его.
2. Прочистить рабочий механизм датчика. Часто засор является причиной выхода из строя.
3. Датчик может подать сигнал в течение 15 с о наличии протока при выключенном циркуляционном насосе. Нажмите кнопку «Stand-by» и удалите ошибку.

Навьен ошибка 13. Короткое замыкание датчика протока отопительной воды
Навьен ошибка 14. Нет подачи газа из магистрали

1. Проверьте, открыта ли подача газа на магистральной трубе.
2. Проверьте работоспособность газовой арматуры.
3. Замените или отремонтируйте плату управления, если выполняются пункты 1 и 2.

Навьен ошибка​ 14. Нет подачи газа из магистрали
Навьен ошибка 15. Сбой в работе платы управления котла

1. Установка бракованной или неподходящей для данного котла платы управления.
2. Проверьте коннекторы на плате. Необходимо убедиться в плотности контакта с платой.
3. Неисправность провода заземления. Требуется тестером проверить заземление. Оно должно быть менее 4 Ом.
4. Проверьте корректность выставленных DIP — переключателях на плате.

Навьен ошибка 15. Сбой в работе платы управления котла
Навьен ошибка 16. Сработал датчик перегрева котла

1. Возможно, неисправен датчик перегрева или датчик температуры ОВ. Замерьте сопротивление датчика. При 20 градусах должно быть 10,3 кОм, при 50 — 3,5 кОм. Прозвоните датчик перегрева.Если сопротивление не соответствует, тогда требуется замена обоих датчиков.
2. Сработал аварийный термостат. Дождитесь остывания котла ниже 83 градусов и перезапустите котел.
3. Возможно, что засорился основной теплообменник. Промойте его или замените на новый.
4. Проверьте систему отопления: циркуляционный насос, открытое положение запорной арматуры, грязевой фильтр. Возможно отсутствие циркуляции теплоносителя.
5. Проверьте исправность трехходового клапана. Возможно, что не произошло переключение на контур отопления.

Навьен ошибка 16. Сработал датчик перегрева котла
Навьен ошибка 18. Сработал датчик дымоудаления (для версий Ace Atmo с открытой камерой сгорания)

1. Неисправность самого датчика дымоудаления.
2. Проверьте систему дымоудаления. Возможно там случился засор, либо она неправильно расположена конструктивно.
3. При перегреве сработал датчик NTC. Дождитесь его остывания остывания и перезапустите систему.

Навьен ошибка​ 18. Сработал датчик дымоудаления
Навьен ошибка 27. Короткое замыкание или обрыв цепи датчика APS (для версий Ace и Deluxe Coaxial)

1. Проверьте плотность вставленного в плату коннектора датчика давления воздуха.
2. Прозвоните цепь между датчиком и платой. Возможен обрыв или КЗ. При необходимости замените датчик.
3. Поломка датчика Холла.
4. Выход из строя блока управления котла. Замените или отремонтируйте плату.

Навьен ошибка 27. Короткое замыкание или обрыв цепи датчика APS
Навьен ошибка 46. Неисправность датчика перегрева теплообменника

Если температура подаваемой воды составляет менее 60°С и обнаружен сигнал перегрева
теплообменника, теплообменник выводит ошибку датчика перегрева(«046», автоматический
перезапуск), а котел переходит в состояние безопасного отключения (блокируется газовый клапан и трансформатор зажигания).
Используя мультитестер, проверьте наличие неисправностей.
При обнаружении симптомов неисправности, используя тестер проверьте состояние контакта
датчика перегрева.
Если при комнатной температуре значение сопротивления меньше 0.3Ω, это считается
нормой. Если мультитестер показывает обрыв цепи, значит датчик по перегреву неисправен.

Навьен ошибка 46. Неисправность датчика перегрева теплообменника
Навьен ошибка 49. Неисправность системы циркуляции ОВ

По истечении 30 секунд с момента горения, если разница температуры подаваемой воды до и после горения составляет менее 3°C, на дисплей пульта управления выводится ошибка «Противопожарная защита».
Возможные причины неисправности и их решение:
1. Отсутствует циркуляция отопительной воды. Проверить, замерзли ли трубы. Проверить показания манометра и сделать наполнение воды, если ее не достаточно.
2. Работа датчика по перегреву. Неисправность датчика по перегреву или датчика тепмературы ОВ.
3. Неисправность циркуляционного насоса.Проверка рабочего состояния насоса. Недостаток мощности насоса.

Каталог газовых котлов по брендам

Навьен Урал Екатеринбург
(многоканальный)
8 (343) 206-93-63

Адрес:
ул.Крылова 27 — пункт выдачи предварительных заказов
Пн-Пт с 09.00 до 18.00

Навьен Урал Челябинск
(многоканальный)
8 (351) 751-24-31

Адрес:
ул.Курчатова 16 — пункт выдачи предварительных заказов
Пн-Пт с 09.00 до 18.00

• Главная
• Ремонт котлов
• Монтаж котлов
• Сервис котлов
• Ремонт газовых котлов в Челябинске

• Запчасти для котлов
• Газовые котлы в Екатеринбурге
• Электрические котлы
• Дизельные котлы
• Доставка и оплата

Источник: navien-ural.ru

Коды ошибок в работе отопительного котла Navien

В данной статье рассмотрим расшифровку возможных ошибок, возникающих во время работы котельного оборудования Navien.

Коды ошибки Navien:

№ 01 — перегрев котла;

№ 02 — недостаточный уровень воды в системе отопления;

№ 03 — произошла ошибка горения;

№ 04 — отсутствие пламени;

№ 05 — обрыв соединения на датчике по перегреву;

№ 06 — ошибка датчика температуры горячей воды;

В данной статье рассмотрим расшифровку возможных ошибок, возникающих во время работы котельного оборудования Navien.

Коды ошибки Navien

№ 01 — перегрев котла;

№ 02 — недостаточный уровень воды в системе отопления;

№ 03 — произошла ошибка горения;

№ 04 — отсутствие пламени;

№ 05 — обрыв соединения на датчике по перегреву;

№ 06 — ошибка датчика температуры горячей воды;

№ 07 — обрыв цепи датчика температуры горячей воды;

№ 08 — короткое замыкание цепи датчика температуры горячей воды;

№ 09 — поломка вентилятора, следует проверить обмотку двигателя вентилятора на обрыв или КЗ;

№ 10 — ошибка реле давления воздуха;

№ 11 — ошибка в работе датчика уровня воды;

№ 12 — ошибка газовой арматуры;

№ 13 — ошибка выключения котла (для котлов с ЗКС),

№ 14 — прекратилась подача газа;

№ 15 — неисправность платы управления котла;

№ 16 — перегрев котла, отключение;

№ 17 — ошибка установки DIP-переключателей.

Navien Deluxe Coaxial 24K

Код

Описание неисправности

02

Недостаточное количество воды в системе отопления или обрыв цепи датчика протока

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

07

Обрыв цепи датчика температуры горячей хозяйственной воды

08

Короткое замыкание цепи датчика температуры горячей хозяйственной воды

09

Сбой в работе вентилятора

10

Сбой в работе системы дымоудаления

13

Короткое замыкание датчика протока отопительной воды

15

Сбой в работе или неисправность платы управления

16

27

Обрыв или короткое замыкание датчика давления воздуха

Navien Ace 16A, 20A, 24A

Код

Описание неисправности

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

07

Обрыв цепи датчика температуры горячей хозяйственной воды

08

Короткое замыкание цепи датчика температуры горячей хозяйственной воды

15

Сбой в работе или неисправность платы управления

16

18

Перегрев датчика дымоудаления

Navien Ace 16K, 20K, 24K, 30K, 35K

Код

Описание неисправности

01

Ошибка датчика температуры теплоносителя

02

Низкий уровень воды в системе отопления

03

Отсутствует сигнал пламени

04

Ложный сигнал пламени

05

Обрыв датчика температуры теплоносителя

06

Ошибка датчика температуры теплоносителя

09

10

Ошибка реле давления воздуха

12

Неисправность газовой арматуры

13

Ошибка датчиков протока ГВС и отопления

15

Неисправность электронной платы

16

Ошибка датчика по перегреву

17

Ошибка установок DIP

Navien KDB 150 GA, 353 GTD

Код

Признак

Причина

Метод устранения ошибок

02

Низкий уровень воды

Сигнализирует о низком уровне воды в котле

Подпитайте котел и поддерживайте давление в котле 1-1.5 атм.

Необходимо проверить давление воздуха в расширительном баке

Если обнаружена утечка теплоносителя, то ее необходимо срочно устранить.

03

Сигнализирует о невозможности розжига

Проверить подачу и давление газа

04

После отключения горелки, когда котел находится в режиме ожидания, датчик пламени видит ложное пламя.

Проверить датчик пламени.

05

Обрыв датчика t отопления

Сигнализирует о разрыве в цепи датчика t отопления

Проверить датчик t отопления

06

КЗ температурного датчика

Сигнализирует о КЗ в цепи температурного датчика

Проверить датчик отопления

11

Неисправность датчика уровня воды

Сигнализирует о неисправности датчика уровня воды

Проверить датчик уровня воды

12

Электрод ионизации не видит пламя

Неисправность газовой арматуры

Проверить газовый клапан

16

Сигнализирует о температуре воды в отоплении свыше 95 C и перегреве котла

Проверить датчик t по перегреву

Navien LST 13K, 17K, 21K, 24K, 40K, 50KR

Код

Описание неисправности

02

Недостаточное количество воды в системе отопления

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

10

Сбой в системе дымоудаления

12

Погасание пламени во время горения

16

Компания ООО «УютТепло» производит продажу, монтаж и сервисное обслуживание котлов Navien в Заокском районе.

• Главная
• О нас

• Новости
• Документы
• Контроль качества
• Наши объекты
• Наши бренды
• Фото галерея
• ФЗ-152

• Договор обслуживания котла
• Отопление Водоснабжение Канализация

• Условия выполнения сантехмонтажных работ
• Отопление
• Водоснабжение
• Системы водоочистки
• Канализация
• Сервис и обслуживание

• Монтаж септика Ж/Б
• Чистка септиков
• Ассенизаторские услуги

• Монтаж газгольдера

• Статьи
• Видео
• Расчет отопления
• Расчет расстояний

• Главная
• О нас

• Новости
• Документы
• Контроль качества
• Наши объекты
• Наши бренды
• Фото галерея
• ФЗ-152

• Договор обслуживания котла
• Отопление Водоснабжение Канализация

• Условия выполнения сантехмонтажных работ
• Отопление
• Водоснабжение
• Системы водоочистки
• Канализация
• Сервис и обслуживание

• Монтаж септика Ж/Б
• Чистка септиков
• Ассенизаторские услуги

• Монтаж газгольдера

• Статьи
• Видео
• Расчет отопления
• Расчет расстояний

Источник: www.uyutteplo.ru
